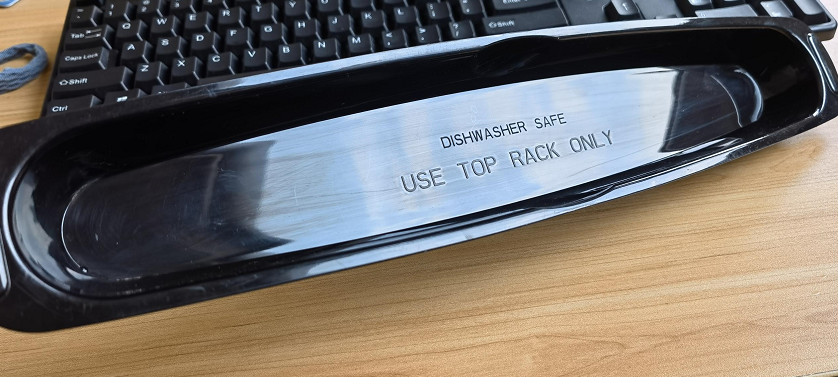

加工收縮痕

塑料加工收縮問題是塑料加工中最常見的問題之一，對表面質量要求高的塑料制品，收縮更是棘手的問題。因此隨著塑料加工工藝的不斷完善，以最大限度地減少塑料加工收縮問題，提高產品質量勢在必行

在塑料加工注塑塑料部件較厚位置，如筋肋或突起處形成的收縮要比鄰近位置更嚴重，這是由于較厚區域的冷卻速度要比周圍區域慢得多。冷卻速度不同導致連接面處形成凹陷，即為人們所熟悉的收縮痕。這種缺陷嚴重限制了塑料產品的設計和成型，尤其是大型厚壁制品如電視機的斜面機殼和顯示器外殼等。事實上，對于日用電器這一類要求嚴格的產品上必須消除收縮痕，而對于玩具等一些表面質量要求不高的產品允許有塑料加工收縮痕的存在。

形成塑料加工收縮痕的原因可能有一個或多個，包括加工方法、部件幾何形狀、材料的選擇以及模具設計等。其中幾何形狀和材料選擇通常由原材料供應商決定，且不太容易改變。但是模具制造商方面還有很多關于模具設計的因素可能影響到塑料加工收縮環節。冷卻流道設計、澆口類型、澆口尺寸可能產生多種效果。例如，小澆口如管式澆口比錐形的澆口冷卻得快得多。澆口處過早冷卻會減少型腔內的填充時間，從而增加收縮痕產生的幾率。對于成型工人，調整加工條件是解決塑料加工收縮問題的一種方法。填充壓力和時間顯著影響收縮。部件填充后，多余的材料繼續填充到型腔中補償材料的收縮。填充階段太短將會導致收縮加劇，最終會產生較多或較大的收縮痕。這種解決塑料加工收縮方法本身也許并不能將收縮痕減少到滿意的水平，但是成型工人可以調整填充條件改善收縮痕。

產生氣泡在原料方面的原因分析

產生氣泡在原料方面的原因分析：(1) 如原料中水分含量過多，或易揮發成分超標，它們受熱后會產生大量氣體，給塑料模具的排氣系統增加額外負擔，若不能駕駛排走，它們會混入熔體中，生成氣泡。對此，應將這些原料進行預干燥處理。、(2) 若原料的顆粒太小或粒徑差異較大，使得在供料過程中混入空氣太多，氣體進入熔體的機會增

流道澆口的作用

①調節及控制料流速度，防止倒流。當注射壓力消失后， 封鎖型腔，使尚未冷年固化的塑料不會倒流回分流道。②熔體經過澆口時，會因剪切及擠壓而升溫，有利于熔體的填充型腔。③在多腔注塑模具中，當分流道采用非平衡布置時，可以通過改變澆口的大小來控制進料量，使各腔能在差不多相同的時間內同時充滿，這稱為人工平衡進料。

注塑加工制品開裂的原因分析

塑料制品出現開裂，包括制件表面絲狀裂紋、微裂、頂白、開裂及因制件粘模、流道粘模而造成或創傷危機，按開裂時間分脫模開裂和應用開裂。主要有以下幾個方面的原因造成：1．加工方面：（1）加工壓力過大、速度過快、充料愈多、注射、保壓時間過長，都會造成內應力過大而開裂。（2）調節開模速度

塑料注塑的問題分析和解決

注塑加工廠家在塑料制品生產匯總出現這些縮孔、縮水、不飽模、毛邊、熔接痕、銀絲、噴痕、燒焦、翹曲變形、開裂/破裂、尺寸超差及其它常見注塑問題描述、原因分析，以及在模具設計、成型工藝控制、產品設計及塑料材料等方面之解決對策。●注塑件周邊缺膠、不飽模的原因分析及解決對策●批鋒(毛邊)的原因分析及

影響注塑產品磁鐵斷裂的因素原因

如上圖所示：為磁鐵斷裂的圖片；我們在塑料制品加工注塑成型時；首先要保證在成型前磁鐵是完整的。磁鐵斷裂主要是受到外力的作用造成的，所以在成型時，注射壓力對于磁鐵斷裂影響最大，從各方面的因素考慮都是基于如何降低注射壓力。比如降低保壓壓力、升高材料溫度、加快流動性，都是最終降低
